Lesehilfe "Geschäftsprozess-Diagramm"

Das Diagramm zeigt Rollen, Aktivitäten und Informationsobjekte.

  • Die Rollen werden hier als sogenannte Swimlanes abgebildet. Das sind die nach rechts offenen Rechtecke, die auf der linken Seite eine nach oben gerichtete Beschriftung (die Rollenbezeichnung) haben
  • Aktivitäten werden durch die Rechtecke mit den Zahnrädern dargestellt
  • Informationsobjekte durch das Dokumentensymbol (Rechteck mit "Eselsohr") dargestellt.

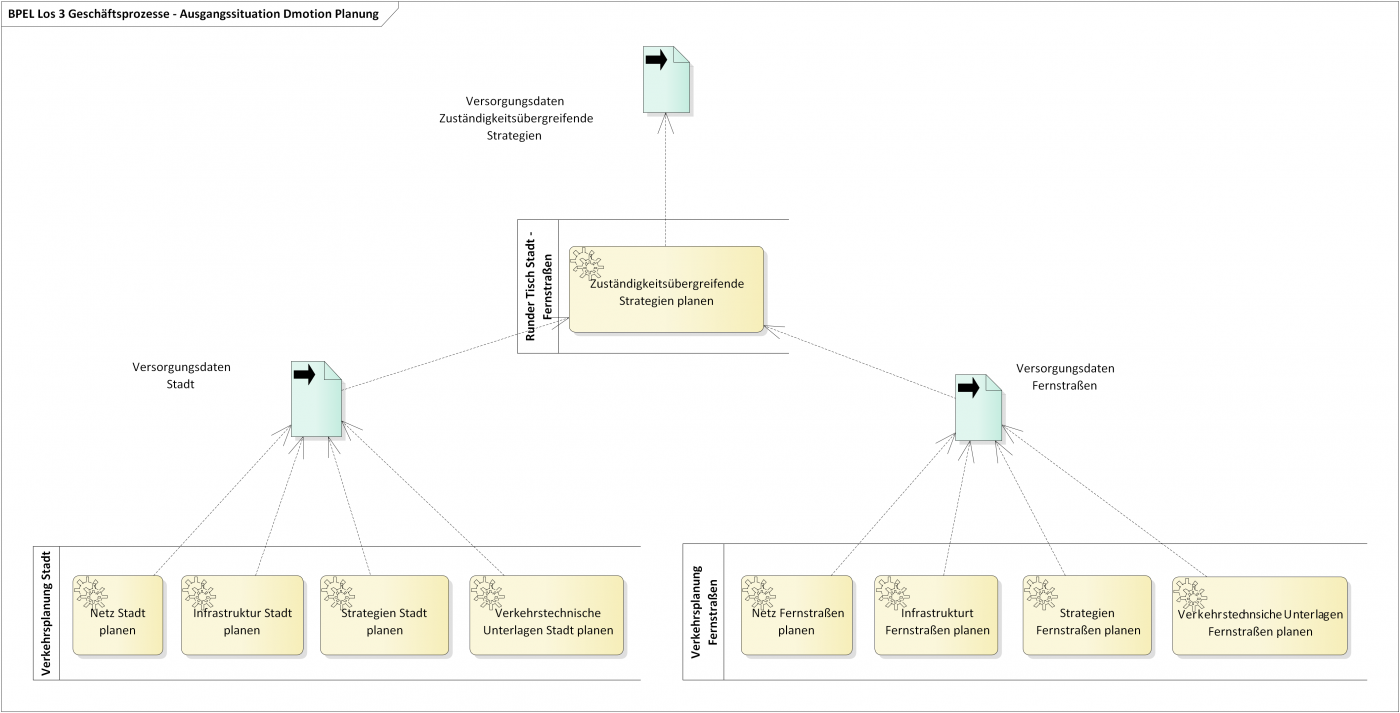

Szenario Stadt-Land (Dmotion)

Sicht "Geschäftsprozesse - Planung" für Zuständigkeitsübergreifendes Verkehrsmanagement


Szenario Land-Land (LISA)
